| J'ai
pensé
partager avec
vous la raison pour laquelle j'obtiens de bonnes performances sur le
satellite
Radioamateur Oscar-40: Les ANTENNES!
L'équipement
consiste
en:
- 50
pieds de
câble coaxial
Heliax 1/2" pour le downlink 2.4GHz,
- 45
pieds de
câble coaxial
RG-389 pour le uplink de 435 MHz,
- Un
rotor
d'Azimuth/Elevation Yaesu
G-5400B,
- Un
préamplificateur 2.4GHz
DEM de première génération, fixé à
l'antenne,
- Un
"downconverter"
DEM 2400-144,
localisé dans la maison,
- Une
station fixe
TS-790A VHF/UHF,
- Un
amplificateur
linéaire
Mirage D1010 100W.
Avec
l'équipement
listé
ci-haut, je peux utiliser AO-40 assez facilement. Des essais ont
démontré
que mon signal est bien reçu par AO-40. Parfois même,
LEILA
est déclenché si je ne suis pas attentif. Le signal
reçu
du satellite est aussi bon, et il est encore mieux avec
l'addition
d'un filtre audio à DSP.
Les fichiers
.WAV
suivants montrent
la réception à l'apogée de l'orbite de AO-40 avec
la station décrite ci-dessus. Le premier échantillon fait
entendre la balise "Middle". Le deuxième
échantillon
me fait entendre à travers AO-40, sans filtration
numérique
additionnelle. Enfin le dernier échantillon me fait entendre
à
nouveau, mais avec l'ajout d'un filtre à DSP. Notez que le
"squint"
du satellite était de 5 degrés à ce
moment-là.
|

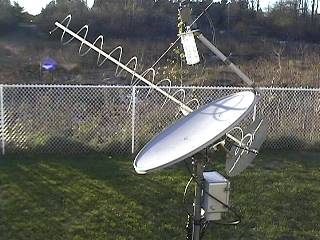

I thought I
would
share the
reason for the good performance I am getting on the Oscar-40 Amateur
Radio
satellite: The ANTENNAS!
The AO-40
setup
consists of:
- 50 feet
Heliax
1/2"
coaxial cable
for 2.4GHz downlink,
- 45 feet
RG-389
coaxial cable for
435 MHz uplink,
- A Yaesu
G-5400B
Azimuth/Elevation
rotor,
- A DEM
first
generation 2.4GHz preamplifier,
mounted at feedpoint,
- A DEM
2400-144
downconverter, located
inside the house,
- A
TS-790A
VHF/UHF
base station,
- A
Mirage D1010
100W
linear amplifier.
With the above
setup, I
can
easily use AO-40. Tests have shown that I am coming in well into AO-40.
LEILA is sometimes triggered if I am not careful. Downlink signals are
also good and are even better with the help of an audio DSP filter.
The
following .WAV
files demonstrate
the reception of AO-40 at apogee with the setup described above. The
first
file is a recording of the Middle Beacon. The second file is
myself
via AO-40 without additional digital filtering. Finally, the third file
is myself again, but with a DSP filter to improve the noisel level.
Note
that the satellite squint was 5 degrees at the time.
|
AO40_
MB.WAV
